PCB板测试点(磨盘机成型工艺)

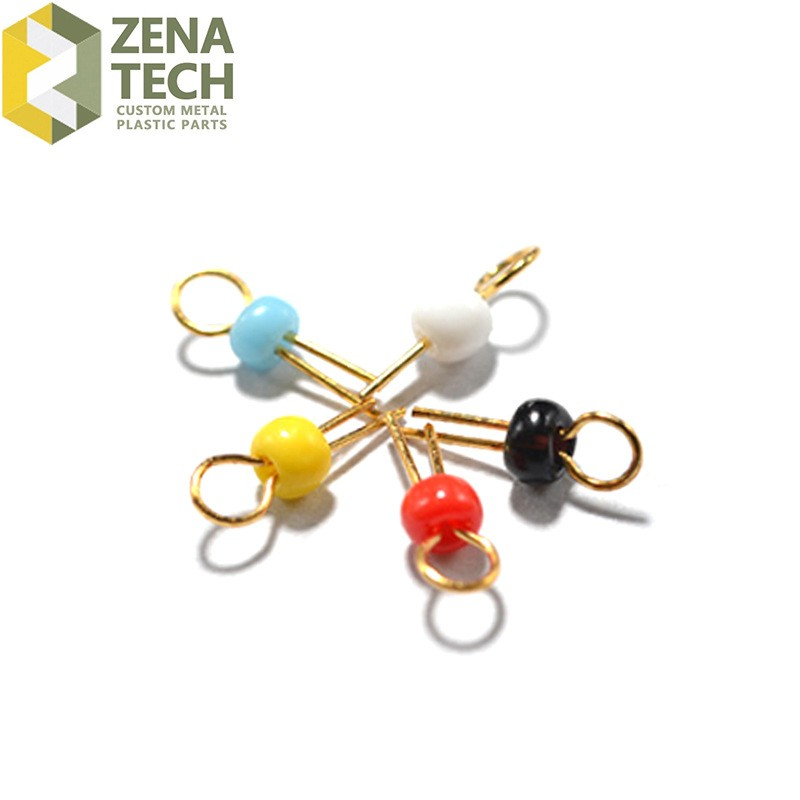

浙江正纳科技依托**磨盘机成型工艺**,为电子制造行业提供高精度、高可靠性的PCB板测试点,适配PCB电路板测试、电子元件检测、半导体封装测试等场景,确保测试接触稳定、信号传输精准。
产品核心特点
- 磨盘机成型精度高:采用专用磨盘机加工,尺寸公差±0.02mm,适配PCB精密测试孔位
- 导电性能优异:优选铍铜、磷青铜、黄铜等导电材质,表面可镀金/银/镍,降低接触电阻
- 非标定制灵活:支持测试点孔径(φ0.5~φ3.0mm)、高度(1.0~5.0mm)、形状(圆形/方形/异形)定制,可按图纸/样品生产
- 耐插拔/耐磨损:磨盘机成型保障表面平整度,配合测试探针插拔次数≥10万次,寿命长
工艺优势(磨盘机成型工艺)
采用专用磨盘机+精密治具加工,优势显著:
- 成型一致性好:磨盘机批量加工时,测试点尺寸/形状一致性误差≤0.015mm,保障测试稳定性
- 材料利用率高:磨盘机工艺减少材料浪费,成本比冲压工艺降低15%~20%
- 表面质量优:磨削加工后表面粗糙度Ra≤0.8μm,无冲压毛刺,避免测试探针磨损
应用场景
- PCB电路板测试(ICT/FCT测试)
- 电子元件(电容/电阻/IC)检测
- 半导体封装测试(晶圆级/芯片级测试)
- 汽车电子、消费电子、工业控制等领域PCB测试
